時控開關4個接線柱怎么接線？

時控開關有4個接線柱，老式按鍵式的時控開關，接線柱的標示不是特別的明顯，所以不是專業的電工在接線的時候，很容易給接錯。

老式按鍵式時控開關4個接線柱的標識從左到右：T、進，  T、出，若非專業電工的是看不明白的，只能看到那根是出，那根是進，不知道那一根是火線，那一根是零線。

如果貿然把火線接到帶T標識的接線柱還是比較危險的，因?yàn)闀r控開關是控火不控零的，開關內部零線是直接跳通的。

當前市場新型的藍牙時控開關，為了方便使用，取代了所謂的T標識，采用更為簡單易懂的火、零漢字進行代替，就算是小白，也能明顯的看出那一根火線，那一根是零線。

藍牙時控開關怎么接線？

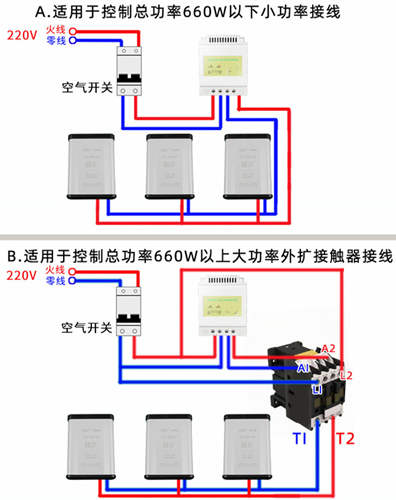

時控開關有兩種接線方式：

1.當用電器的功率小，在時控開關的功率范圍之內（小于660W），可以直接接線（市電火線進，零線出），零線和火線接線順序不能接錯。

2.當電器的功率比較大，超出時控開關的功率范圍（大于660W），也就是說時控開關無法直接控制,那么就要配合交流接觸器使用，用時控開關控制交流接觸器組成控制回路，主電路通過交流接觸器的主觸點連接負載。
