微電腦時控開關怎么接線？

微電腦時控開關：又稱時控開關、定時開關、定時器、時間控制器等，是一種可以控制用電器自動開、關的電氣裝置。

藍牙時控開關：通過藍牙功能，與手機進行連接，通過小程序15米范圍內對開關進行無線控制。定時時間最短可以精確到1秒鐘，最長可以控制168小時（一個星期），可以設置30組定時時間，具有斷電記憶功能，斷電再次來電后，會按照斷電前設置的定時時間進行開關。

微電腦時控開關接線方法。

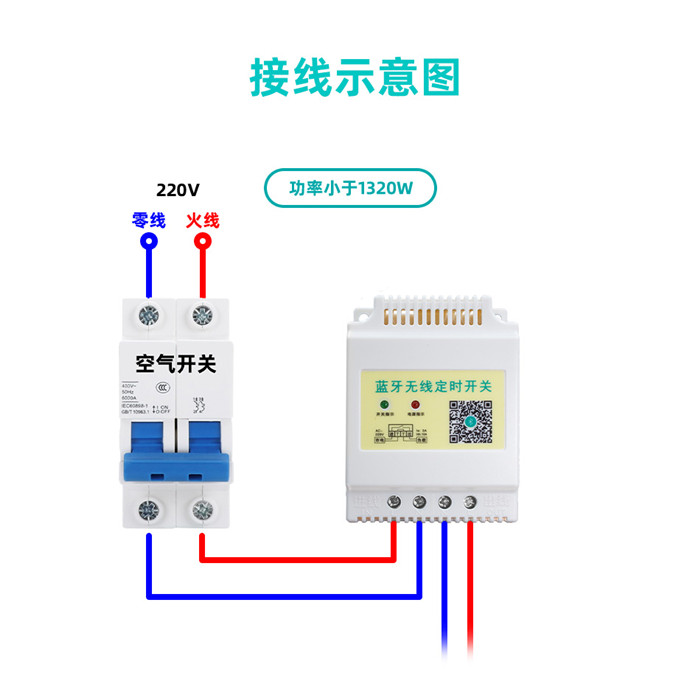

當用電器的功率小于1320W，可以直接用微電腦時控開關進行控制。

1.220V市電接入空氣開關，空氣開關接出火零線，接入微電腦時控開關的進線口。

2.用電器的進線可以直接接在開關的出線口）。

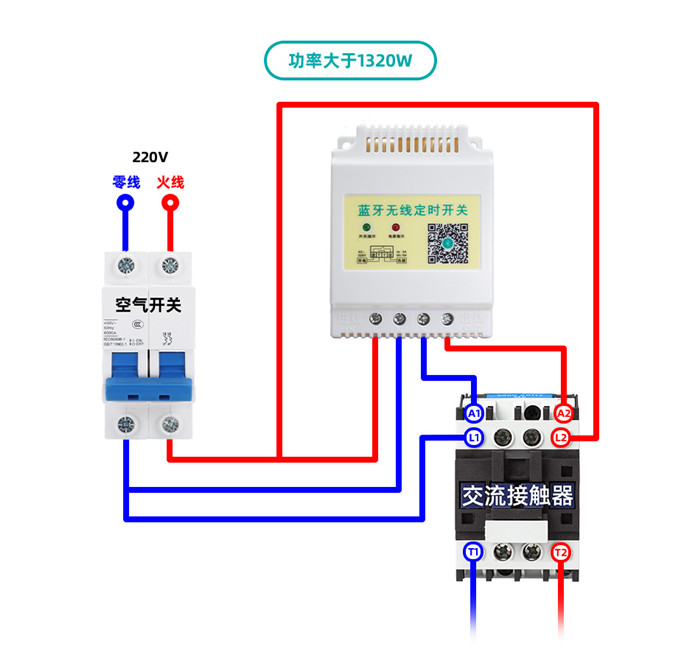

當用電器的功率大于1320W，需要添加交流接觸器，用時控開關控制交流接觸器，交流接觸器控制大功率用電器。

1.220V市電接入空氣開關，空氣開關接出火零線，接入開關的進線。

2.再?gòu)目諝忾_關接出另外一組火零線接在交流接觸器的L1、L2上。

3.時控開關的出線端子連接到交流接觸器的A1、A2上。

4.大功率用電器的火零線連接在交流接觸器的T1和T2上。
