220V定時開關和220V交流接觸器怎么接線？

當用電器的功率大于定時開關的功率660W時，就不能用定時開關直接控制電器了，需要和交流接線器配合使用了，簡單理解就是用定時開關控制交流接觸器，用交流接觸器控制大功率的用電器。

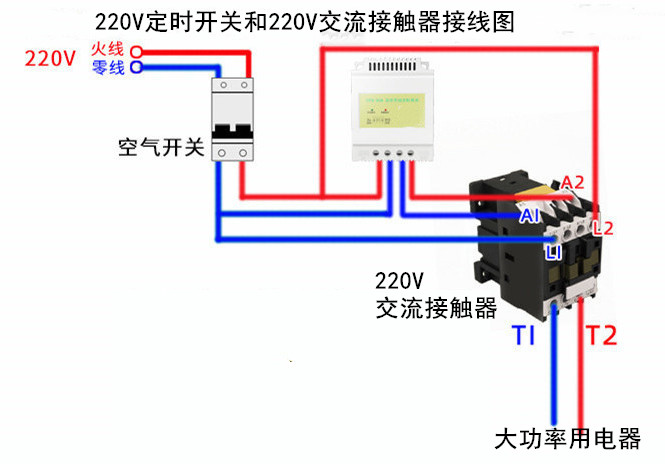

定時開關和交流接觸器怎么接線？

1.220V市電接入空氣開關，把空氣開關和定時開關接上。

2.把空氣開關和交流接觸器接上，空氣開關的火零線連接交流接觸器的L1、L2上。

4.把定時開關和交流交流接觸器接上，定時開關出線連接到交流接觸器的A1、A2上。

5.把大功率用電器和交流接觸器接上，交流接觸器的T1和T2連在大功率用電器上。

以上就是220V定時開關和220V交流接觸器接線步驟，選擇交流接觸器注意選擇220V的，在整個接線過程中，空氣開關處于斷開轉態，確保用電安全。
