經緯度時控開關接線圖。

經緯度時控開關：根據所在地的經緯度計算出當?shù)氐娜粘鋈章鋾r間，可設置日落后自動開、日出后自動關的定時開關。

藍牙經緯度時控開關：在老式經緯度時控開關的基礎上增加藍牙功能，通過藍牙與手機進行連接，15米范圍內使用微信小程序?qū)﹂_關進行無線控制，可手動控制開關，也可以設置自動定時開關。

可根據手機的定位，自動獲取地理位置，自動計算當?shù)厝粘鋈章鋾r間，無需手動計算經緯度、無需手動輸入日出日落時間，設置定時簡單方便。

經緯度時控開關怎么接線？

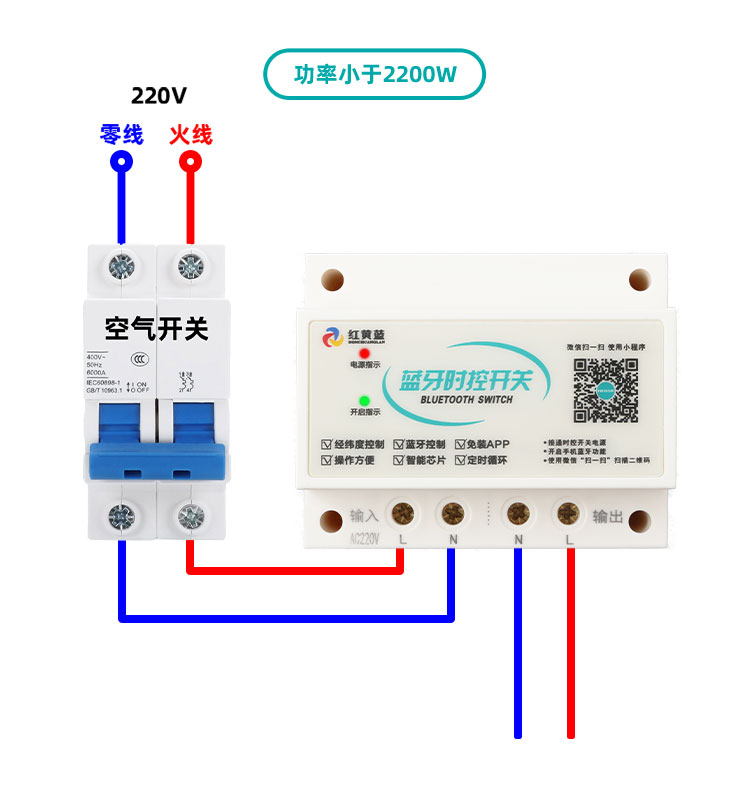

經緯度時控開關控制功率小于2200W的用電器接線方法：

1.220V市電接入空氣開關，空氣開關火零線接在經緯度時控開關左側的進線口。

2.用電器的進線直接接在時控開關右側的出線口。

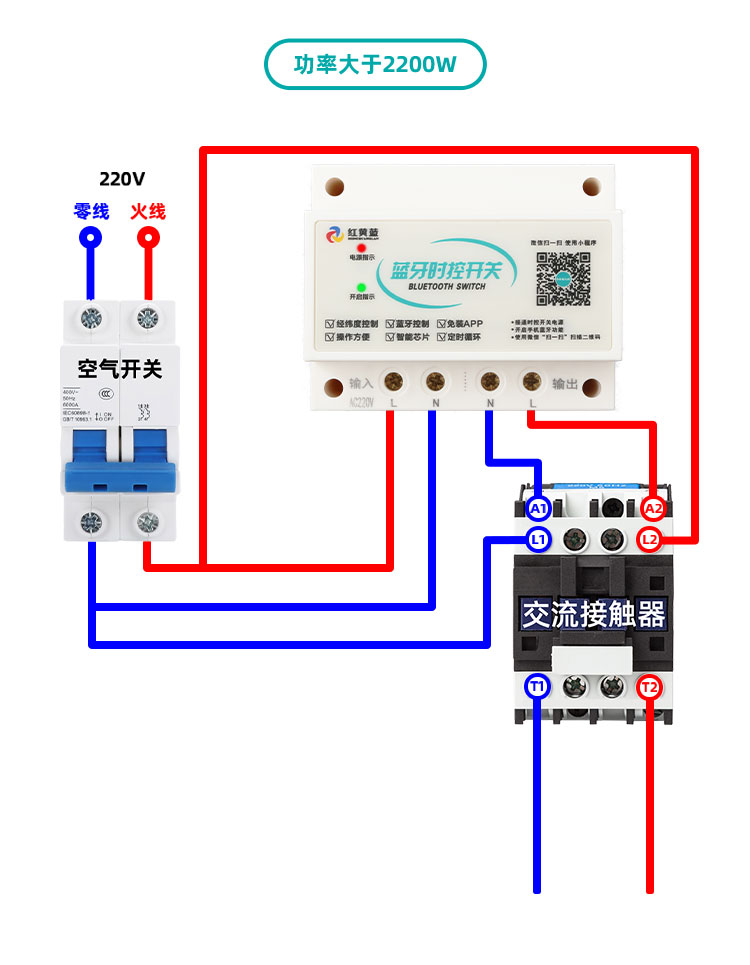

經緯度時控開關控制功率大于2200W的用電器的接線方法：

1.220V市電接入空氣開關，空氣開關火零線連接開關的進線。

2.再從空氣開關接出另外一組火零線接在交流接觸器的L1、L2上。

3.經緯度時控開關的出線端子連接到交流接觸器的A1、A2上。

4.大功率用電器的火零線連接在交流接觸器的T1和T2上。

備注：用電器功率小于2200W，可直接用開關進行控制。用電器功率大于2200W，需要添加交流接觸器，用開關進行控制接觸器，再用接觸器控制大功率用電器。
